BUS PIRATE 5+ – ADAPTADOR FLASH WSON8 SPI
- Zócalo de precisión compatible con encapsulados WSON8 de 5x6 mm y 6x8 mm
- Selector de alimentación y masa con conmutadores SW1/SW2 para chips con pinout no estándar
- Mapeo completo de pines SPI: CS, CLK, MOSI, MISO, WP y HOLD sobre el conector del Bus Pirate
- Incluye un chip Winbond WSON 5x6 de muestra listo para usar
19,95 €
Impuestos incluidos
Disponible
Recíbelo entre el lunes 29 y el miércoles 1
GLS ParcelShop
·
3,95 € IVA incl. ·
península
Tiendatec es distribudor autorizado de toda la gama de productos Bus Pirate, incluyendo sus potentes placas de desarrollo y depuración, así como todos sus accesorios esenciales. Al comprar con nosotros, garantizas un producto 100% original, soporte directo y un envío rápido y seguro.

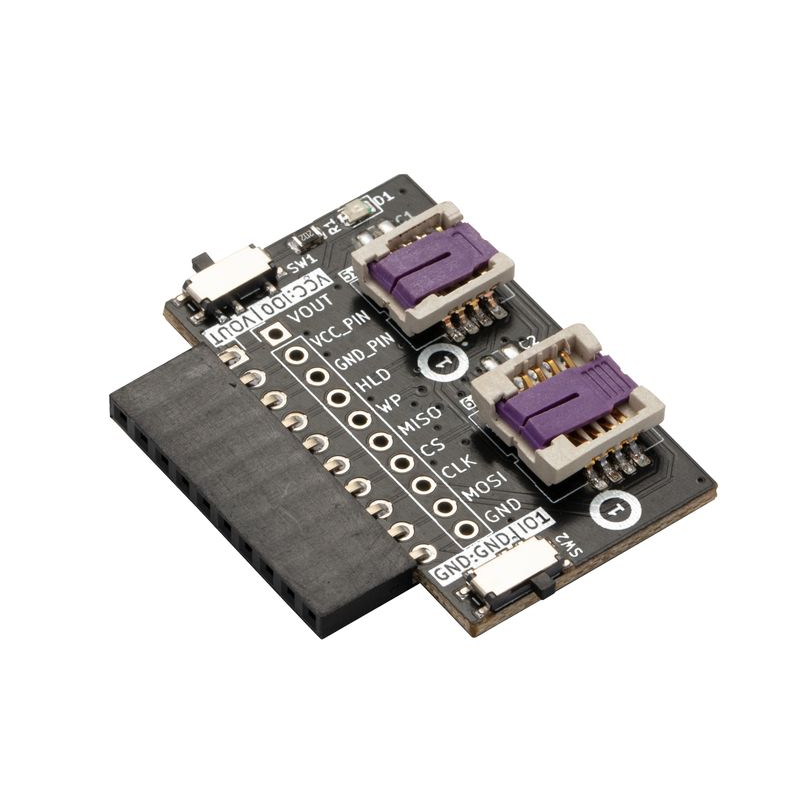

El adaptador WSON8 SPI Flash es la solución oficial de Bus Pirate para trabajar con chips de memoria flash sin patillas (lead-less) en formato WSON 5x6 y 6x8. A diferencia de otros encapsulados más comunes como el SOP8, los chips WSON carecen de patas laterales accesibles, lo que hace imprescindible un zócalo dedicado para poder leerlos, programarlos o verificarlos sin tener que soldarlos.
El zócalo de retención emplea un clip metálico abatible: se libera empujando hacia adelante, se levanta para abrir, se coloca el chip alineando el marcador de pin 1, y se cierra de nuevo para bloquear. La operación es rápida y no requiere herramientas. Una vez insertado el chip, la placa se conecta directamente al conector de 10 pines del Bus Pirate 5+, asignando cada señal SPI (CS, CLK, MOSI, MISO, WP, HOLD) al pin correspondiente según la tabla de conexiones oficial.
Los conmutadores laterales SW1 y SW2 permiten seleccionar si la alimentación (VCC) y la masa (GND) del chip provienen de las salidas estándar VOUT/GND del Bus Pirate o de los pines IO0/IO1, lo que resulta útil cuando se trabaja con chips que presentan un pinout no convencional. Para la inmensa mayoría de memorias flash del mercado —Winbond, Macronix, GigaDevice— la configuración por defecto VOUT/GND es suficiente.
El uso más habitual es la recuperación y programación de BIOS, firmware embebido y memorias de configuración en placas base, routers, dispositivos IoT y hardware industrial. Basta con extraer físicamente el chip de la placa o trabajar en circuito (in-circuit) con las precauciones adecuadas, insertarlo en el zócalo y ejecutar el comando flash del firmware del Bus Pirate para leer, escribir o verificar el contenido.
El diseño es hardware abierto (CC BY SA), con esquemáticos y archivos PCB disponibles públicamente. Si se necesita trabajar también con chips en formato SOP8 o DIP8 de agujero pasante, existen adaptadores equivalentes de la misma familia, disponibles por separado o en pack de tres.
Especificaciones técnicas
- Encapsulados compatibles: WSON8 5x6 mm, WSON8 6x8 mm
- Interfaz: SPI (CS, CLK, MOSI, MISO, WP, HOLD)
- Conector: compatible con header de 10 pines del Bus Pirate 5+
- Selección de alimentación: VOUT o IO0 (SW1); GND o IO1 (SW2)
- Tensión de operación: según salida del Bus Pirate (típicamente 3,3 V)
- Diseño: hardware abierto, licencia CC BY SA
- Referencia: 108-182
Contenido del paquete
- 1 x Adaptador PCB WSON8 SPI Flash
- 1 x Chip Winbond SPI Flash WSON 5x6 (muestra)
