BUS PIRATE 5+ – ADAPTADOR FLASH SOP8 SPI

El adaptador SOP8 para Bus Pirate 5+ elimina la necesidad de soldar chips flash durante el desarrollo y la reparación de hardware. Su zócalo de resorte con 16 contactos metálicos acepta los formatos SOP8 150mil y 208mil, los más extendidos en la industria, desde memorias de routers y placas madre hasta firmware de dispositivos de consumo e IoT.

La inserción es sencilla: se presiona suavemente la tapa del zócalo, los dedos de contacto se retraen, se coloca el chip alineando el marcador de pin 1, y al soltar el zócalo queda retenido con firmeza. El mismo proceso en sentido inverso permite extraerlo sin herramientas ni riesgo de doblado de pines, algo habitual al trabajar con pinzas directamente sobre la PCB.

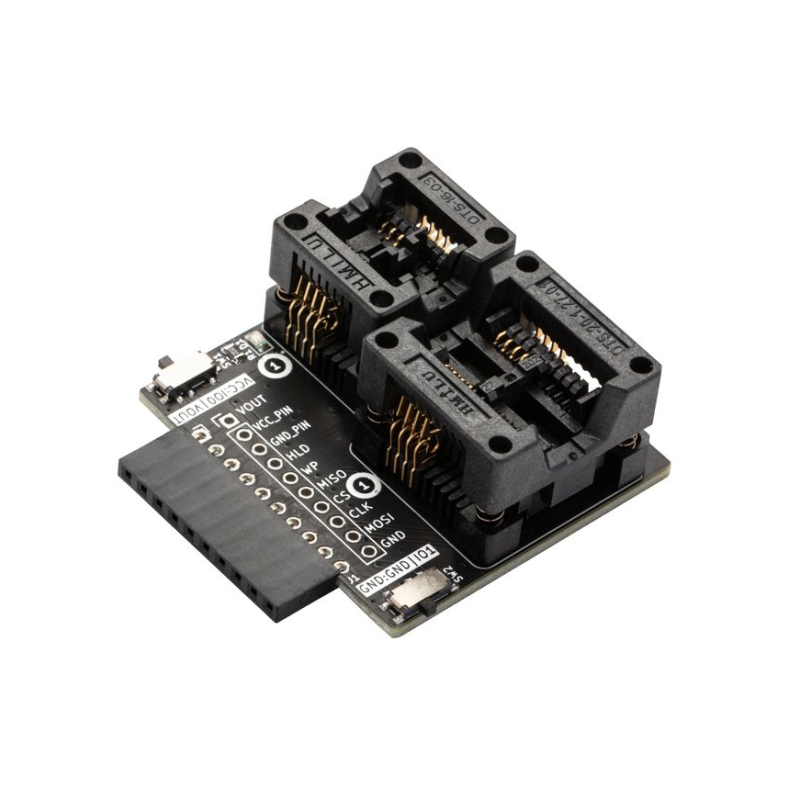

Junto al conector de 9 pines que encaja directamente en el header del Bus Pirate 5+, el adaptador incorpora dos microinterruptores (SW1 y SW2) que permiten reasignar VCC al pin IO0 y GND al pin IO1. Esta flexibilidad resulta imprescindible cuando se trabaja con chips cuyo pinout no sigue el estándar Winbond/Macronix, como algunos flashes de fabricantes asiáticos presentes en hardware de reparación de telefonía móvil.

El firmware del Bus Pirate 5+ incluye el comando flash para lectura y escritura de chips SPI flash de 8 pines, con soporte para identificación automática del chip y volcado directo a fichero. El adaptador conecta los pines IO2–IO7 del Bus Pirate a las señales HOLD, WP, MISO, CS, CLK y MOSI del zócalo, cubriendo el juego de señales completo del protocolo SPI sin cables adicionales.

Útil tanto para técnicos de reparación electrónica que necesitan clonar o actualizar firmware de dispositivos embebidos, como para desarrolladores que validan el contenido de memorias flash durante el ciclo de prototipado.

Especificaciones técnicas

• Compatibilidad: Bus Pirate 5 y superior
• Formatos de chip soportados: SOP8 150mil, SOP8 208mil
• Zócalo: tipo resorte con 16 contactos, compatible con mercado de reparación móvil
• Selección de alimentación: VOUT o IO0 (SW1) / GND o GND/IO1 (SW2)
• Protocolo: SPI flash (CS, CLK, MOSI, MISO, WP, HOLD)
• Interfaz: conector de 9 pines directo al header Bus Pirate
• Licencia hardware: CC BY SA (esquemáticos y PCB en GitHub)
• Referencia: 108-181

Contenido del paquete

• 1x Adaptador SOP8 SPI flash para Bus Pirate 5+
• 1x Chip Winbond SPI flash SOP8 208mil (incluido como muestra)
