BUS PIRATE 5+ – KIT CABLES AUXILIARES

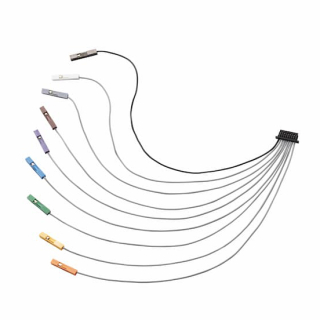

El conector auxiliar del Bus Pirate 5 y 6 queda justo debajo del conector principal y da acceso a los mismos pines de E/S con capacidad de medición de tensión y resistencias pull-up de 10 K opcionales. Sin este cable, la única alternativa es acumular varias pinzas de prueba sobre una pata diminuta de un chip, algo que acaba desplazando pistas contiguas o perdiendo contacto en el peor momento. El cable auxiliar de 9 pines resuelve eso: un extremo encaja en el conector SH de 1,0 mm del Bus Pirate y el otro se abre en nueve connectores DuPont independientes de 2,54 mm, uno por cada pin, listos para enchufar directamente a un analizador lógico o a un osciloscopio.

La segunda revisión del kit incluye carcasas de crimpado teñidas para que cada señal tenga su propio color, igual que las etiquetas de la pantalla del Bus Pirate y el juego de cables de sonda. El cable auxiliar utiliza hilo de silicona 30 AWG con hebras de cobre estañado muy finas, notablemente más flexible que el cable PVC estándar y sin riesgo de agrietarse en entornos con productos químicos o temperaturas extremas.

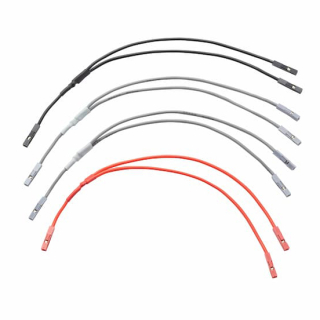

Los 4 cables divisores en Y (2 grises, 1 negro, 1 rojo) permiten bifurcar una sola línea para, por ejemplo, compartir un bus I2C o SPI entre varios chips simultáneamente, o distribuir alimentación y masa a varios módulos sin ocupar pines adicionales. Van fabricados en silicona 22 AWG de 60 hebras de 0,08 mm, frente a las 8-12 hebras habituales en el cableado genérico. Los 10 jumpers del mismo material completan el kit para conexiones rápidas entre placa de pruebas y breakout boards.

Un conjunto pensado para quienes depuran firmware, analizan protocolos o trabajan habitualmente con microcontroladores y necesitan que el cableado no sea el punto débil de su banco de trabajo.

Especificaciones técnicas

• Cable auxiliar — conector SH hembra 9 pines, paso 1,0 mm → 9 x DuPont hembra 1 pin, paso 2,54 mm; hilo silicona 30 AWG, cobre estañado; carcasas de crimpado con codificación de color
• Cables divisores en Y — DuPont hembra 1 pin 2,54 mm → 2 x DuPont hembra 1 pin 2,54 mm; hilo silicona 22 AWG, 60 hebras Ø 0,08 mm; 1 negro + 1 rojo + 2 grises
• Cables jumper — DuPont hembra a DuPont hembra, paso 2,54 mm; hilo silicona 22 AWG, 60 hebras Ø 0,08 mm; 1 negro + 1 rojo + 8 grises
• Compatibilidad — Bus Pirate 5 y Bus Pirate 6
• Referencia — PN 108-155 / REV2

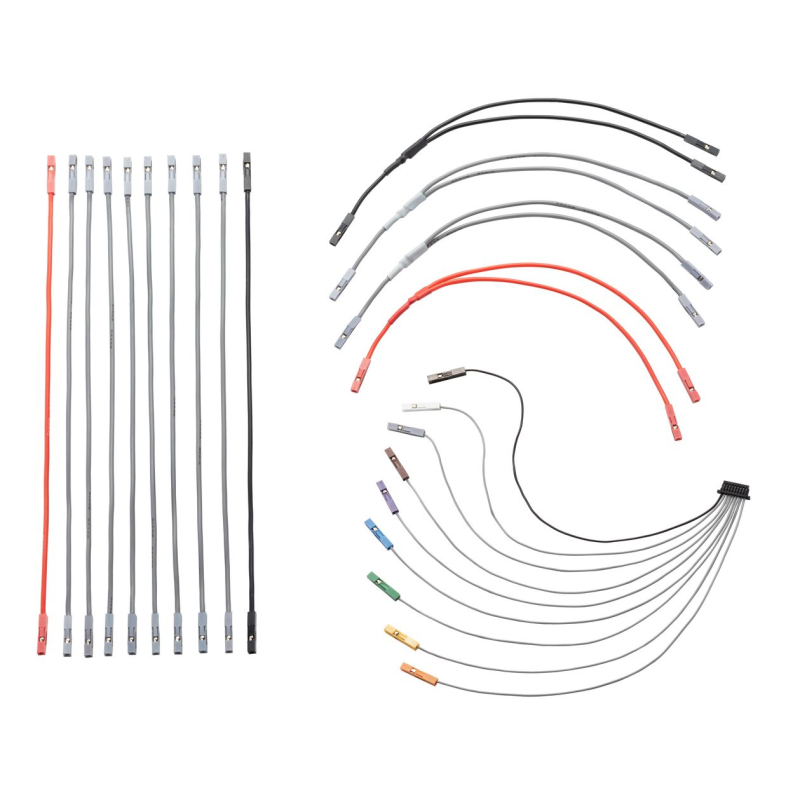

Contenido del kit

• 1 x cable auxiliar de 9 pines con carcasas de crimpado codificadas por color
• 4 x cables divisores en Y (2 grises, 1 negro, 1 rojo)
• 10 x cables jumper (8 grises, 1 negro, 1 rojo)
