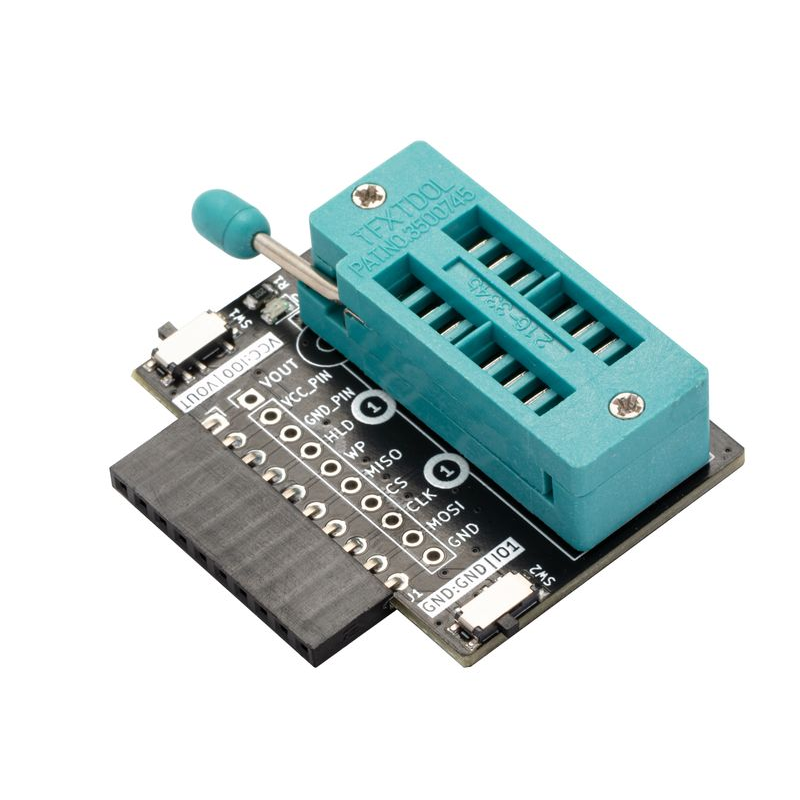

BUS PIRATE 5+ ADAPTADOR FLASH DIP8 SPI

El adaptador flash DIP8 SPI elimina la necesidad de soldar chips de memoria para pruebas y desarrollo. Se conecta directamente al conector principal del Bus Pirate 5+ y permite acceder a chips flash SPI de 8 pines en formato through-hole con solo insertar el componente en el zócalo.

El flujo de trabajo es sencillo: conectar el adaptador, insertar el chip alineando el pin 1 con la marca del zócalo y ejecutar el comando flash desde el terminal del Bus Pirate. El driver Universal Serial Flash detecta automáticamente el chip mediante tablas SFDP o, si no están disponibles, consulta su base de datos interna de dispositivos compatibles. Resulta especialmente útil para recuperación de firmware, lectura de memorias BIOS de placas base, almacenamiento de bitstreams para FPGAs o cualquier tarea de ingeniería inversa y depuración sobre memorias flash.

Los dos microinterruptores laterales (SW1 y SW2) permiten seleccionar de forma independiente la alimentación y masa del zócalo, ofreciendo compatibilidad con chips que presenten pinouts no estándar al redirigir esas señales hacia los pines IO0 e IO1 del Bus Pirate.

Es parte de la familia de adaptadores flash de Bus Pirate, disponible también en formatos SOP8 y WSON8 para quienes trabajen con encapsulados SMD.

Especificaciones técnicas

• Compatibilidad: Bus Pirate 5 y superiores (5+)
• Formato de chip soportado: DIP8 through-hole
• Interfaz: SPI flash de 8 pines
• Selección de alimentación: SW1 (VCC: VOUT / IO0), SW2 (GND: GND / IO1)
• Comando compatible: flash (lectura, escritura y borrado)
• Detección automática: SFDP tables + base de datos interna

Contenido del paquete

• 1x Adaptador Flash DIP8 SPI para Bus Pirate 5+
• 1x Chip Winbond flash DIP8
