SOPORTE MINI TORNILLO PARA PCB: TERCERA MANO PARA SOLDAR Y PROTOTIPAR

Soldar un componente con la placa bailando sobre la mesa acaba mal. El Mini PCB Desk Vice mantiene el circuito quieto para que uses las dos manos con el soldador y el estaño. Es un soporte para PCB de precio contenido, pensado para quien suelda de vez en cuando o monta prototipos sin necesidad de un tornillo de banco profesional.

Cómo se sujeta la placa

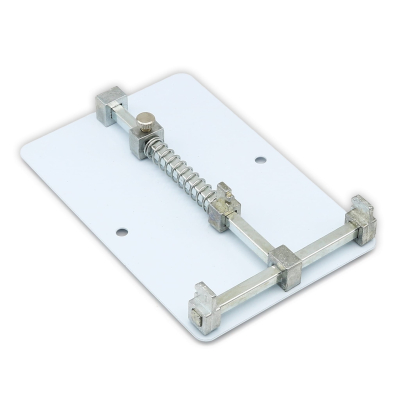

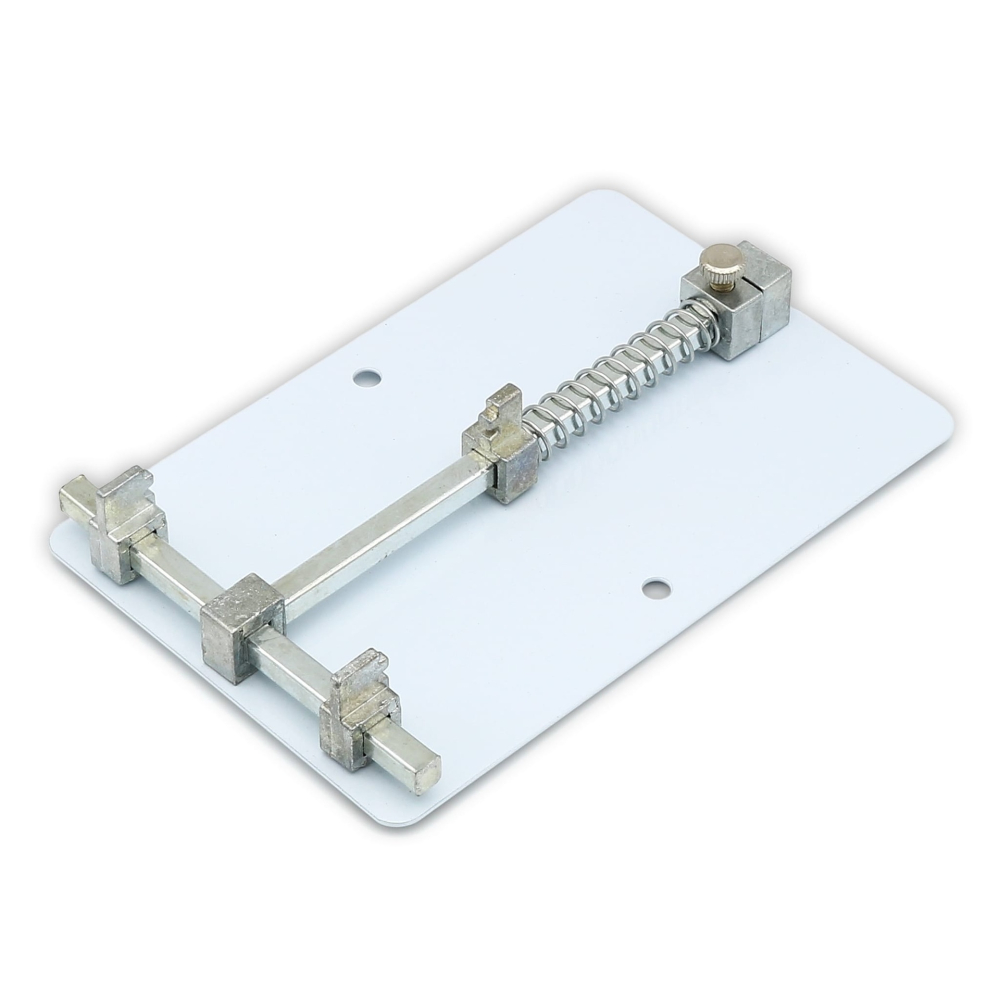

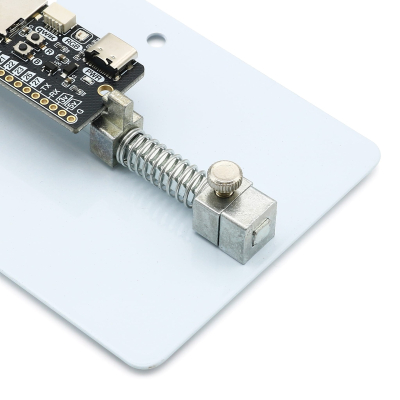

Apoya un extremo de la PCB en uno de los soportes laterales. Tira del soporte central hacia atrás, que trabaja con un muelle, coloca el otro extremo y aprieta el tornillo de mariposa. La placa queda bloqueada sin herramientas.

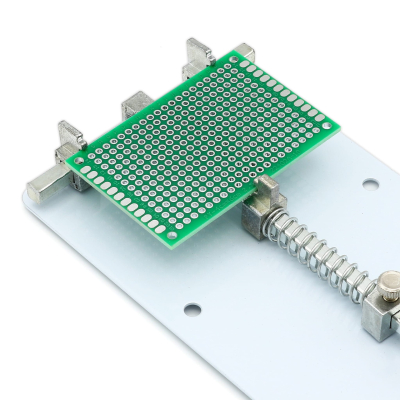

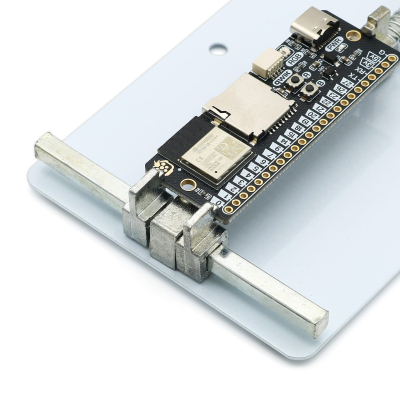

Los dos soportes laterales se desplazan por el carril, así que se adaptan a placas de distinto tamaño. El soporte central con muelle admite PCB de hasta unos 80 mm de ancho con el muelle a máxima tensión. A lo largo, los soportes laterales llegan a unos 200 mm.

Sobre la mesa o fijado al banco

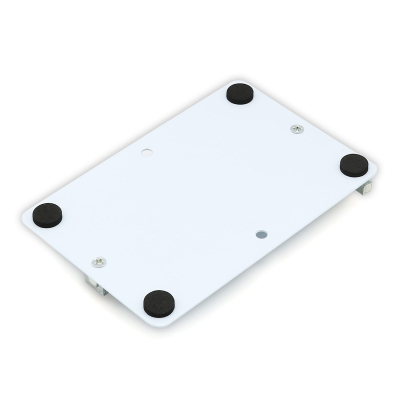

La base de metal pintada en blanco mide 120 x 80 mm y lleva pies blandos que la mantienen en su sitio. Si prefieres una instalación estable en el taller, retira los pies y atornilla la base por sus dos orificios de montaje.

Para qué sirve en el día a día

• Soldar pines y conectores en placas de prototipos y perfboard
• Montar circuitos con placas de desarrollo y microcontrolador
• Revisar, reparar o retocar soldaduras en una placa ya terminada
• Sujetar el circuito durante el cableado y las pruebas

Especificaciones técnicas

• Base de metal pintada en blanco, 120 x 80 mm
• Pies blandos extraíbles
• Dos orificios de montaje en la base
• Soportes laterales deslizantes sobre carril
• Soporte central con muelle y tornillo de mariposa
• Ancho máximo de PCB con el soporte central: unos 80 mm
• Largo máximo de PCB con los soportes laterales: unos 200 mm

Contenido del paquete

• 1x Mini PCB Desk Vice
