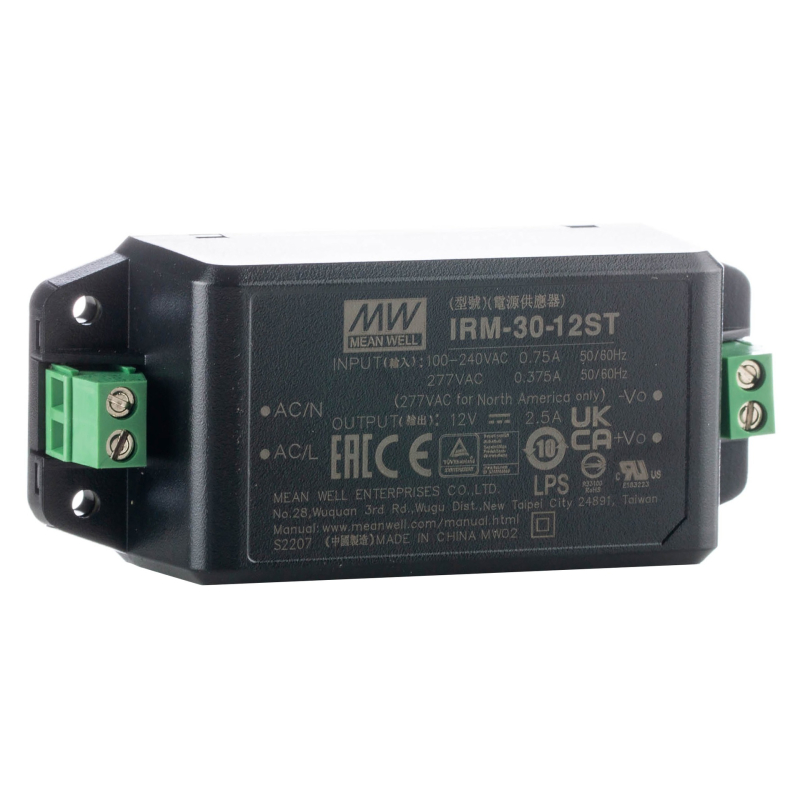

MEAN WELL IRM-30-12ST - FUENTE ALIMENTACION AC/DC 12V 2,5A 30W

Mean Well IRM-30-12ST pertenece a la serie IRM-30, diseñada para integrarse en PCB de equipos industriales, instrumentación y automatización. Su formato de tornillo (ST) la diferencia del modelo estándar de montaje mediante pines: los bornes atornillados aguantan vibraciones de hasta 5G, lo que la hace válida para entornos con movimiento o instalaciones fijas con cableado permanente.

El módulo acepta tensiones de entrada desde 85 V hasta 305 V en corriente alterna, cubriendo tanto redes de 115 V (América del Norte, Japón) como las europeas de 230 V y aplicaciones industriales de hasta 305 V. La frecuencia de red admitida llega hasta 440 Hz, lo que abre la puerta a equipos especializados en aviación o generadores.

La salida es de 12 V CC con una corriente máxima de 2,5 A y una potencia total de 30 W. La regulación de línea y de carga se mantiene en ±0,5%, con un rizado máximo de 150 mVp-p. El ajuste fino de la tensión de salida puede hacerse directamente con un potenciómetro externo. Para su uso en diseño de sistemas embebidos o prototipos con Raspberry Pi u otros SBC, conviene tener en cuenta que el modelo de 12 V no alimenta directamente placas que requieran 5 V sin un regulador intermedio.

Sin ventilador, la disipación se apoya en el encapsulado de silicona y la carcasa de plástico ignífugo. La temperatura de trabajo oscila entre -30 °C y +70 °C (con derating a partir de 45 °C en posición horizontal según la curva oficial), y soporta hasta 2.000 metros de altitud sin degradación. El MTBF declarado supera los 593.000 horas según MIL-HDBK-217F a 25 °C.

En cuanto a compatibilidad electromagnética, incorpora filtro EMI interno y cumple la clase B de emisiones conducidas y radiadas según BS EN/EN55032, con inmunidad según EN 61000-4 en niveles 3 y 4. El diseño Clase II elimina la conexión a tierra (sin pin FG), simplificando la instalación en equipos de doble aislamiento.

Las certificaciones cubren IEC 62368-1, UL 62368-1, TÜV BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16 y EAC TP TC 004, entre otras.

Especificaciones técnicas:

• Referencia: IRM-30-12ST
• Tensión de salida: 12 V CC
• Corriente de salida: 0-2,5 A (nominal 2,5 A)
• Potencia máxima: 30 W
• Tensión de entrada: 85-305 V CA
• Frecuencia de entrada: 47-440 Hz
• Eficiencia típica: 88%
• Corriente de entrada típica: 0,5 A a 230 V CA
• Corriente de arranque (cold start): 45 A a 230 V CA
• Regulación de línea: ±0,5%
• Regulación de carga: ±0,5%
• Rizado y ruido máximo: 150 mVp-p
• Aislamiento entrada-salida: 4,2 kV CA
• Resistencia de aislamiento: 100 MΩ / 500 V CC
• Protecciones: cortocircuito (hiccup, autorrecuperable), sobrecarga (105-160%), sobretensión (zener clamp, 12,6-16,2 V)
• Corriente de fuga: <0,25 mA a 277 V CA
• Temperatura de trabajo: -30 °C a +70 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad de trabajo: 20-90% HR sin condensación
• Resistencia a vibración (ST): 10-500 Hz, 5G, 10 min/ciclo en ejes X, Y, Z
• Altitud máxima de operación: 2.000 metros
• Dimensiones (L x An x Al): 91 x 39,5 x 28,5 mm
• Peso: 0,113 kg
• MTBF: >593.400 horas (MIL-HDBK-217F, 25 °C)
• Certificaciones: IEC/UL 62368-1, TÜV, BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, EAC, BSMI
• EMC emisiones: Clase B (BS EN/EN 55032)
• Clase de aislamiento: Clase II (sin conexión a tierra)
• Oscilador de conmutación: 65 kHz

Contenido del paquete:

• 1x Mean Well IRM-30-12ST (módulo fuente de alimentación encapsulado con bornes de tornillo)
