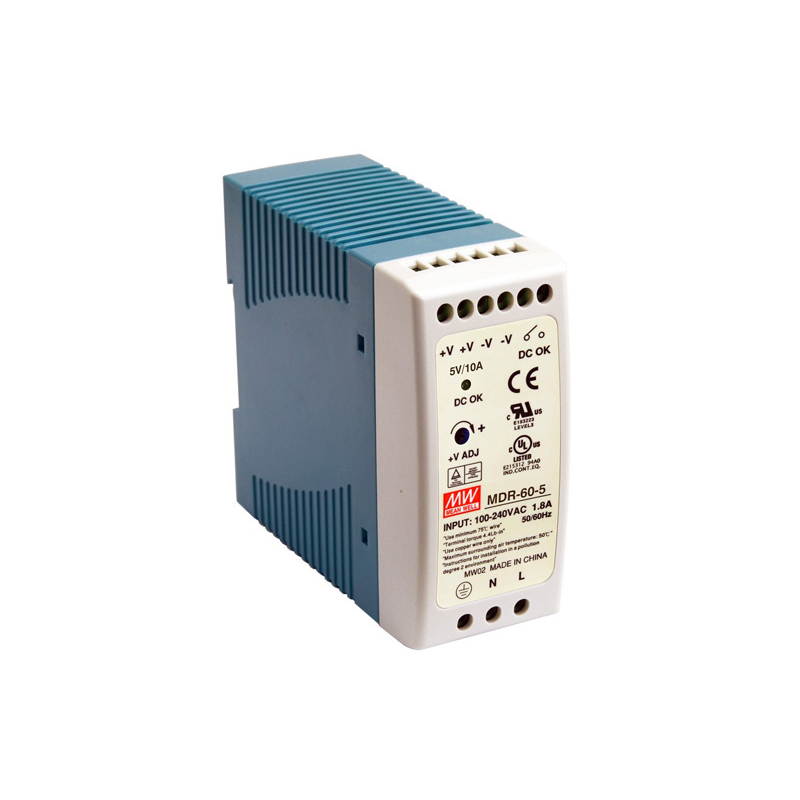

ALIMENTADOR INDUSTRIAL AC/DC CARRIL DIN 5V 10A

Mean Well MDR-60-5 es una fuente de alimentación industrial para carril DIN de la serie MDR-60, diseñada para instalaciones en cuadros eléctricos donde la fiabilidad y el espacio reducido son prioritarios. Con 50 W de potencia nominal, entrega 5 V en corriente continua a un máximo de 10 A mediante bornes de tornillo de conexión directa.

La entrada acepta tensiones de red entre 85 y 264 VAC (o 120-370 VDC), lo que la hace compatible con redes eléctricas de todo el mundo sin ajustes manuales. Su rendimiento típico del 78 % y el diseño sin ventilador garantizan un funcionamiento completamente silencioso, adecuado tanto para entornos de oficina técnica como para instalaciones industriales continuas.

El circuito de protección actúa sobre tres vectores: la limitación de corriente constante ante sobrecarga (105-150 % de la potencia nominal) con recuperación automática al eliminar el fallo, el apagado de salida ante sobretensión (rango de disparo 6,25-7,25 V) que requiere reconexión para rearmarse, y la protección ante cortocircuito sin daño al equipo. Un relé de señal DC OK (30 V / 1 A resistiva) permite supervisar el estado de la fuente desde un PLC u otro sistema de control.

Su cuerpo de 40 × 90 × 100 mm (ancho × alto × profundo) ocupa un ancho equivalente a 2,5 módulos DIN estándar y se fija directamente sobre carril TS35/7,5 o TS35/15 sin herramientas adicionales. La tensión de salida es ajustable dentro del rango 5-6 V mediante potenciómetro para compensar caídas en el cableado de instalación.

Entre las aplicaciones más comunes figuran cuadros de automatización industrial, sistemas de control en entornos con gas o polvo (Clase I, División 2, Grupos A-D T4), equipos de telecomunicaciones, maquinaria CNC y cualquier sistema embebido que requiera una alimentación de 5 V estable con garantías de certificación. Compatible con los demás módulos de la serie MDR-60 disponibles en versiones de 12 V, 24 V y 48 V para instalaciones con múltiples niveles de tensión.

Especificaciones técnicas

• Tensión de salida: 5 VDC (ajustable 5-6 V)
• Corriente de salida: 0-10 A
• Potencia máxima de salida: 50 W
• Tensión de entrada AC: 85-264 VAC (universal, rango completo)
• Tensión de entrada DC: 120-370 VDC
• Frecuencia de entrada: 47-63 Hz
• Corriente de entrada típica: 1,8 A a 115 VAC / 1 A a 230 VAC
• Corriente de irrupción (arranque en frío): 30 A a 115 VAC / 60 A a 230 VAC
• Rendimiento típico: 78 %
• Rizado y ruido máximo: 80 mVp-p
• Regulación de línea: ±2,0 %
• Regulación de carga: ±1,5 %
• Protección contra sobrecarga: 105-150 % de la potencia nominal, limitación de corriente constante, recuperación automática
• Protección contra sobretensión: disparo entre 6,25 y 7,25 V, recuperación por reconexión
• Protección contra cortocircuito: sí, recuperación automática
• Señal DC OK: relé de contacto, 30 V / 1 A (carga resistiva)
• Temperatura de trabajo: -20 °C a +70 °C (consultar curva de derating)
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad de trabajo: 20-90 % HR sin condensación
• Consumo en vacío: < 0,75 W
• Fuga de corriente: < 1 mA a 240 VAC
• Rigidez dieléctrica: E/S 3 kVAC, entrada-masa 2 kVAC, salida-masa 0,5 kVAC
• Resistencia de aislamiento: > 100 MΩ a 500 VDC
• MTBF: 2.355.200 h (Telcordia SR-332) / 489.900 h (MIL-HDBK-217F a 25 °C)
• Tipo de montaje: carril DIN TS35/7,5 o TS35/15
• Dimensiones: 40 × 90 × 100 mm (ancho × alto × profundo)
• Peso: 287 g
• Certificaciones: UL508, UL62368-1, TÜV BS EN/EN62368-1, Clase I Div. 2 Grupos A/B/C/D T4, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1
• Emisiones EMC: BS EN/EN55032, Clase B
• Inmunidad EMC: EN61000-4-2/3/4/5/6/8/11, nivel industria pesada

Contenido del paquete

• 1 x Fuente de alimentación Mean Well MDR-60-5
