HOTSPOT MMDVM DÚPLEX PARA RASPBERRY PI CON PANTALLA OLED Y ANTENAS: DMR, D-STAR, YSF Y P25

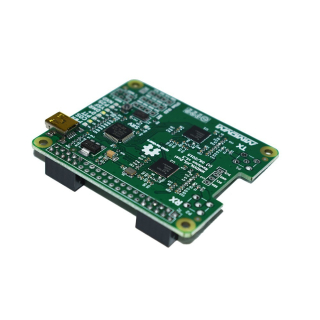

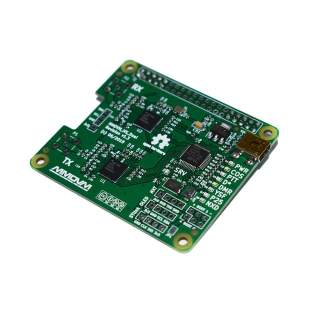

Esta placa convierte una Raspberry Pi en un hotspot digital para radioaficionados. Monta dos chips ADF7021, uno para transmitir y otro para recibir, y con ello el equipo trabaja en modo dúplex: escuchas y hablas por el Slot 1 y el Slot 2 de DMR al mismo tiempo, algo que un hotspot simplex no permite. También puedes configurarla como un mini repetidor MMDVM para dar servicio a un grupo reducido en casa, en el club o en una caseta de campo.

El cerebro es un microcontrolador STM32 de 32 bits con firmware MMDVM_HS, acompañado de un oscilador TCXO de 14,7456 MHz que mantiene una tasa de error baja. Las unidades se entregan calibradas con offset 0 en TX y RX, así que el usuario solo introduce su indicativo, su DMR ID y las frecuencias.

La pantalla OLED muestra en tiempo real quién está hablando y en qué modo. Los LED de la placa indican TX, RX, PTT y modo activo. Para que la pantalla funcione en Pi-Star, selecciona OLED Type 3 en el campo de pantalla y el puerto Modem.

Configuración básica en Pi-Star o WPSD:

• Tipo de módem: STM32-DVM / MMDVM_HS - Raspberry Pi Hat (GPIO)

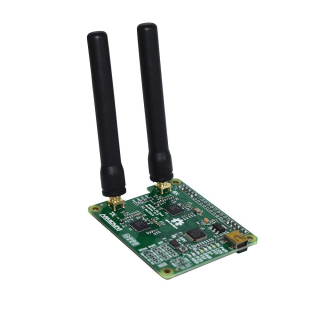

• Antena superior: TX. Antena inferior: RX
• Separa las frecuencias de TX y RX al menos 5 MHz (10 MHz recomendado) para evitar desensibilización del receptor

Ten en cuenta que para transmitir en bandas de radioaficionado en España necesitas la autorización de radioaficionado vigente. La Raspberry Pi y la tarjeta microSD no están incluidas. Alimenta la Raspberry con una fuente de 5 V de calidad (3 A o más): una alimentación justa provoca reinicios y cortes en el audio.

Especificaciones técnicas:

• Tipo: hotspot MMDVM dúplex (dos time slots en DMR)
• Modos digitales: DMR, D-Star, YSF/C4FM, P25, NXDN, POCSAG
• Microcontrolador: STM32F103 (ARM Cortex-M3, 32 bits)
• Transceptores: 2x ADF7021
• Oscilador: TCXO 14,7456 MHz
• Banda de trabajo recomendada: UHF 430-440 MHz
• Potencia RF: hasta 10 mW
• Firmware: MMDVM_HS (actualizable desde Pi-Star)
• Pantalla: OLED 0,96", I2C
• Conectores de antena: 2x SMA
• Interfaz: cabezal GPIO de 40 pines
• Compatibilidad: Raspberry Pi Zero W, Zero 2 W, 3B, 3B+ y 4B
• Software: Pi-Star, WPSD
• Alimentación: 5 V a través de la Raspberry Pi

Contenido del paquete:

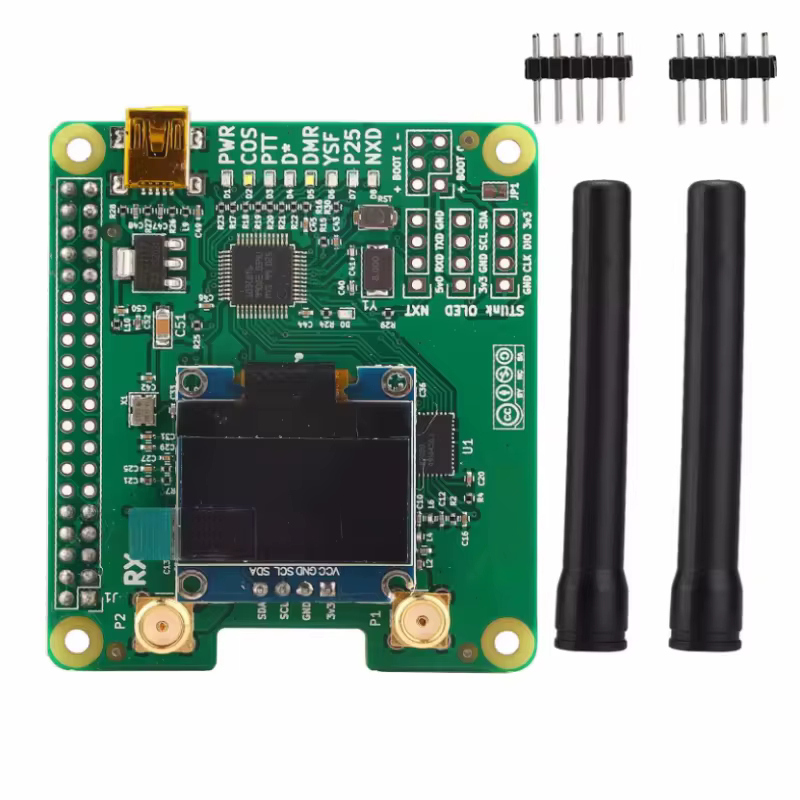

• 1x placa hotspot MMDVM dúplex con pantalla OLED de 0,96"
• 2x conectores SMA de antena para soldar
• 2x antenas UHF 433 MHz
