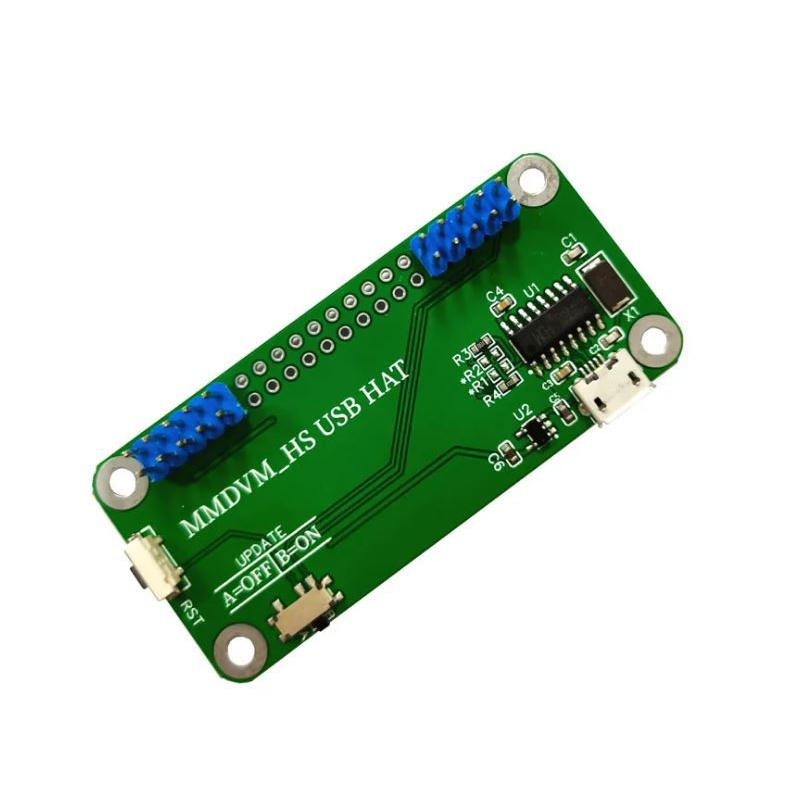

MMDVM HS USB HAT: ADAPTADOR USB PARA HOTSPOT DMR, D-STAR Y FUSION SIN RASPBERRY PI

MMDVM HS USB HAT sustituye al SBC que normalmente gobierna un hotspot. Tiene el mismo patillaje que una Raspberry Pi Zero W: pinchas encima tu placa MMDVM HS (JumboSpot, ZumSpot o clónicos) y la conectas por USB al portátil, al PC de la estación o a un móvil Android con OTG.

Con BlueDV de PA7LIM trabajas en D-STAR, DMR y System Fusion (YSF y FCS, solo modo DN) desde Windows, Linux, Android o iOS. Es la opción cómoda para un radioaficionado que viaja con el portátil y quiere un punto de acceso digital sin cargar con otra placa, fuente y tarjeta microSD.

Si ya usas Pi-Star o WPSD, también puedes enchufar el adaptador a un puerto USB de la Raspberry y seleccionar el módem en modo USB. Así liberas el GPIO para otros usos o montas el hotspot lejos del ordenador.

El adaptador te sirve además como banco de pruebas. Con MMDVMHost y MMDVMCal mides BER, compruebas la desviación DMR y ajustas el offset del TCXO. Para actualizar el firmware MMDVM_HS mueves el conmutador a la posición B, mantienes pulsado reset y lo grabas con stm32flash. En funcionamiento normal el conmutador queda en la posición A.

Especificaciones técnicas

• Función: adaptador GPIO a USB para hotspots basados en STM32 + ADF7021
• Conversor USB-serie: CH340 (driver CH340/CH341)
• Conector: micro USB
• Formato: pin a pin con Raspberry Pi Zero W (cabecera GPIO de 40 pines)
• Placas compatibles: MMDVM_HS Hat, MMDVM_HS Dual Hat, MMDVM Modem RPT Hat
• Software compatible: BlueDV (Windows, Linux, Android, iOS), Pi-Star/WPSD (modem USB), MMDVMHost, MMDVMCal, stm32flash
• Modos con BlueDV Windows (versión 9580 o superior): D-STAR, DMR, YSF, FCS (solo DN)
• Controles: conmutador A (funcionamiento) / B (actualización), pulsador reset
• Alimentación: por el propio puerto USB

Notas de compatibilidad

• En modo actualización el LED SVC deja de parpadear.
• En algunos equipos Windows tienes que instalar el driver CH340/CH341 a mano porque el PID del chip no coincide con el estándar.
• La pantalla OLED de algunas placas hotspot no funciona conectada a través del adaptador.

Contenido del paquete

• 1 x placa adaptadora MMDVM HS USB HAT
