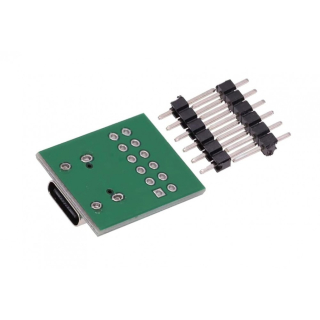

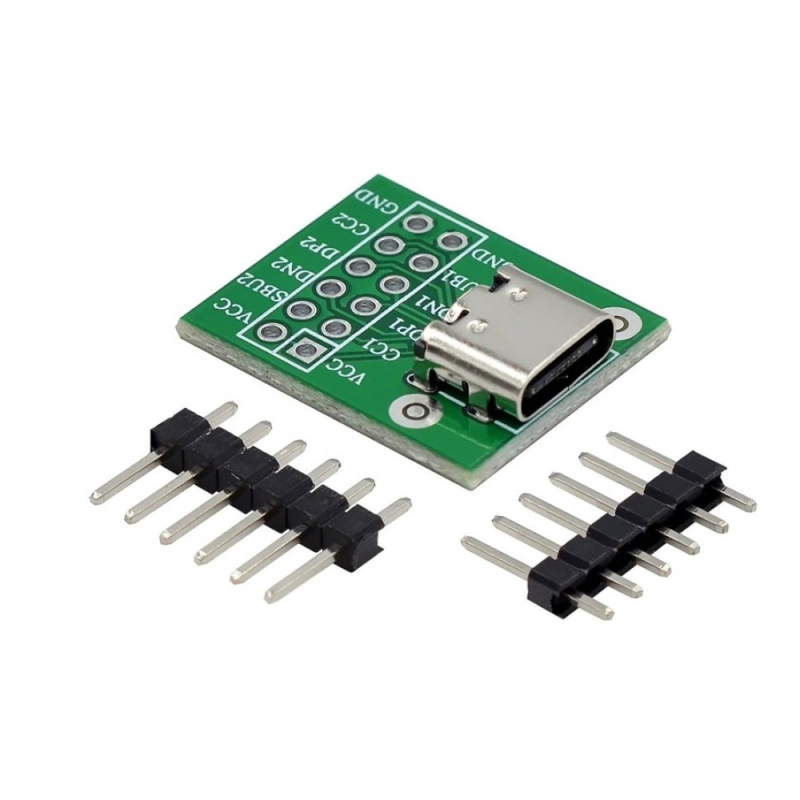

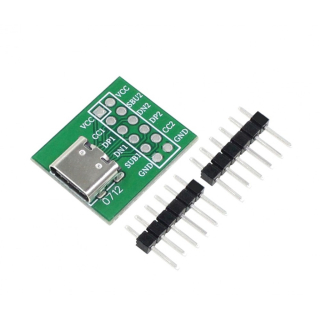

MODULO BREAKOUT USB-C HEMBRA – USB 3.1

Un módulo sencillo y efectivo para integrar un conector USB Type-C hembra en cualquier circuito propio. La placa rompe los 12 pines del conector USB-C hacia headers de paso estándar de 2,54 mm, lo que permite conectar directamente a una protoboard o soldar cables con facilidad, sin tener que lidiar con las diminutas pads SMD del conector original.

El sustrato FR4 de 1,6 mm garantiza rigidez mecánica suficiente para entornos de prototipado habitual. Su tamaño compacto —aproximadamente 21 × 17 mm— lo hace apto para integrarse en proyectos con espacio limitado. Resulta especialmente útil para añadir un puerto de alimentación o datos USB-C a diseños con Arduino, Raspberry Pi Pico u otros microcontroladores con soporte USB. También se emplea habitualmente para sustituir conectores dañados, fabricar adaptadores de cable personalizados o diseñar bancos de prueba para verificar cableado USB-C.

Se incluyen dos tiras de 1x6 pines para soldar directamente a la placa y usar en integraciones. Según el stock, podrás recibir una sola tira de 2x6 pines. No cambia la funcionalidad.

Especificaciones técnicas

• Conector: USB Type-C hembra, 12 pines
• Estándar: USB 3.1
• Paso de headers: 2,54 mm (DIP)
• Material PCB: FR4
• Grosor de placa: 1,6 mm
• Dimensiones aproximadas: 21 × 17 mm

Contenido del paquete

• 1 × Módulo breakout USB Type-C hembra 12 pines
• 1× Tira de 2x6 pines macho, o 2 × tiras 1x6 pines (según stock)
