MODULO BREAKOUT USB-C HEMBRA – USB 2.0

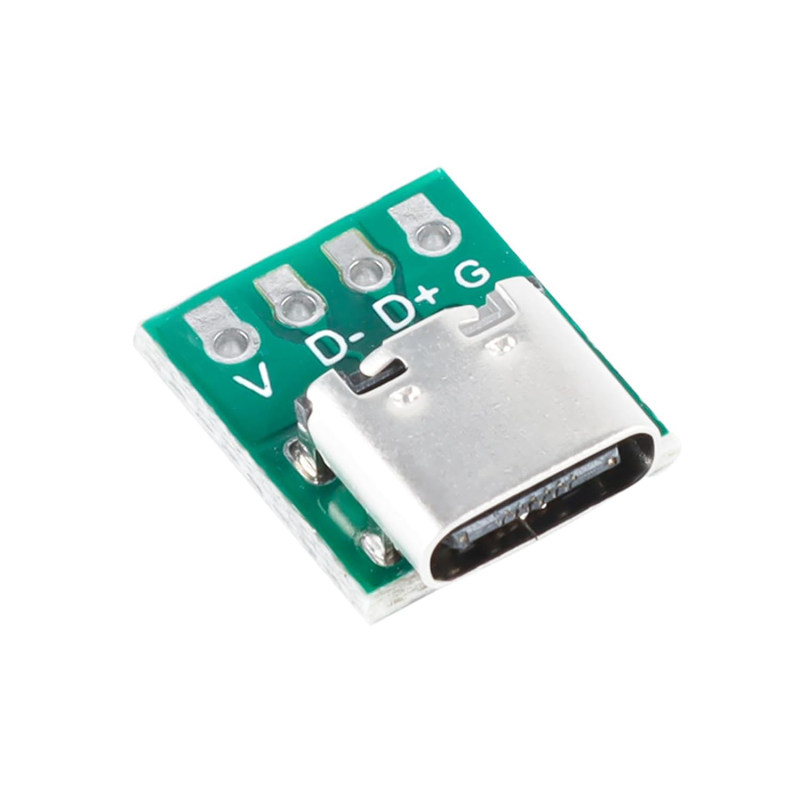

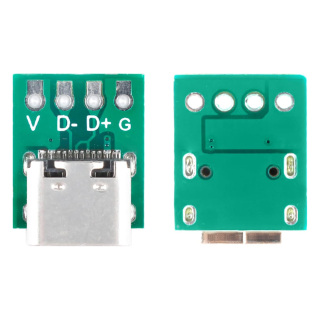

Añadir un conector USB-C a un prototipo propio ya no implica soldar pads SMD de 0,5 mm. Este módulo breakout USB-C hembra lleva el receptáculo montado sobre una pequeña placa PCB de fibra de vidrio FR-4 y expone todos sus pines en orificios de paso de 2,54 mm, compatible con cualquier protoboard o placa perforada estándar (pines de conexión no incluidos).

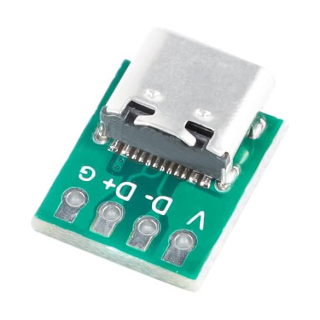

Los pines accesibles son VBUS, GND, D+, D-, lo que cubre tanto la alimentación USB 2.0 como la transferencia de datos. El conector es reversible, lo que elimina el eterno problema de orientación al enchufar el cable.

Es un componente habitual en proyectos con Raspberry Pi o Arduino donde se necesita exponer una entrada de alimentación o datos USB-C de forma permanente: paneles de control caseros, módulos de carga para baterías Li-Po, o simplemente modernizar diseños que todavía usan micro-USB. También encaja en desarrollos con Raspberry Pi Pico o cualquier microcontrolador que opere a 5 V.

Especificaciones técnicas:

• Conector: USB Type-C hembra, USB 2.0
• Pines expuestos: VBUS, GND, D+, D-
• Paso de pines: 2,54 mm (compatible con protoboard)
• Material PCB: fibra de vidrio FR-4

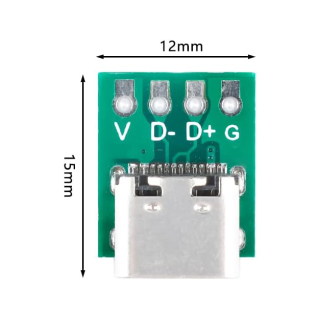

• Dimensiones aproximadas: 12 x 15 x 0,8 mm
• Diámetro de taladro: 1,0 mm
• Corriente nominal: hasta 1,5 A (hasta 3 A según dispositivo upstream)
