ADAFRUIT LC709203F - MONITOR DE CARGA Y BATERIA LIPOLY / LIION

7,95 €

6,57 € (IVA no incluido)

Nuevo

Adafruit

P4712

8472496020107

Disponible, recíbelo el martes 18
Estimación en península con envío urgente y pago con tarjeta o Bizum
Envío desde 5,00 € (IVA incluido)

Las baterías de polímero de litio de bajo coste han revolucionado la electrónica: son finas, ligeras, pueden regularse hasta 3,3V y son fáciles de cargar. En su teléfono, hay una pequeña imagen de una batería que le dice el porcentaje de carga - por lo que usted sabe cuando es absolutamente necesario conectarlo y cuando puede permanecer sin conexión. El Adafruit LC709203F LiPoly / LiIon Fuel Gauge and Battery Monitor hace lo mismo. ¡Conéctalo a tu batería Lipoly o LiIon y te permitirá saber el voltaje de la celda, ¡hace la molesta matemática de decodificar el voltaje no lineal para obtener un porcentaje válido!

Como este bonito chip es I2C, funciona con todas y cada una de las placas de microcontroladores o microordenadores, desde el Arduino UNO hasta la Raspberry Pi. Y no tienes que preocuparte por el nivel lógico, ya que el medidor funciona con 3,3V o 5,0V de energía y lógica. Por favor, ten en cuenta que este chip utiliza estiramiento del reloj I2C, en la Raspberry Pi Zero/1/2/3 tendrás que ralentizar el puerto I2C.

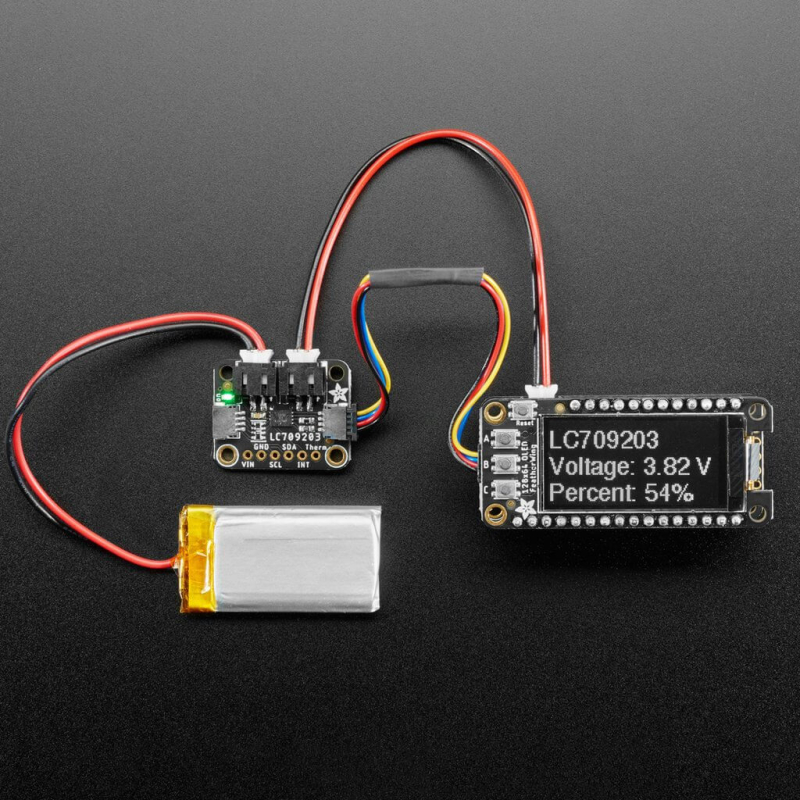

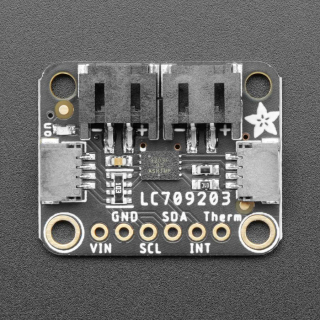

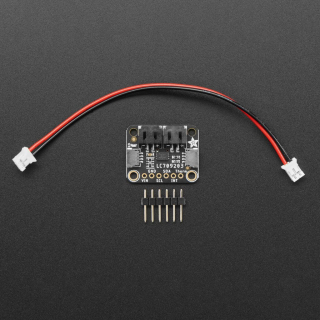

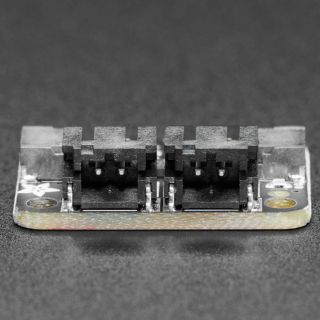

Para utilizarlo, conecta la batería de una sola célula a uno de los puertos JST 2 PH (cualquiera de ellos). A continuación, utiliza el cable de puente JST PH incluido para conectarlo a tu convertidor boost, Feather, ¡lo que sea! Utiliza la interfaz I2C y nuestro código de biblioteca Arduino o CircuitPython/Python para ajustar el tamaño del pack (esto ayuda a afinar el cálculo) y leer el voltaje y el porcentaje cuando quieras. Si conectas un termistor de 10K al pin THERM también puedes usarlo para leer la temperatura del pack de baterías - nuestros packs no vienen con un termistor incorporado pero muchos otros sí.

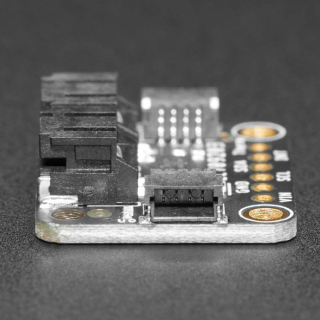

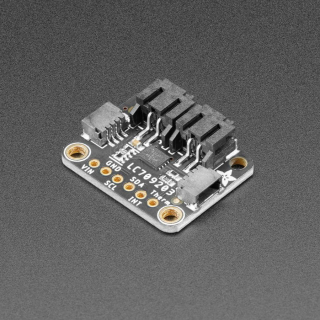

Para que te pongas en marcha rápidamente, hemos fabricado una placa de circuito impreso a medida con el factor de forma STEMMA QT, lo que facilita la conexión. Los conectores de STEMMA QT en cada lado son compatibles con los conectores I2C de SparkFun Qwiic. Esto te permite realizar conexiones sin soldadura entre tu placa de desarrollo y el LC709203 o encadenarlo con una amplia gama de otros sensores y accesorios utilizando un cable compatible. El cable QT no está incluido, pero tenemos gran variedad en la tienda.

Comprar Adafruit Lc709203f - Monitor De Carga Y Bateria Lipoly / Liion P4712

Interfaz Qwiic / Stemma QT (I2C)
Dirección I2C 0x0B
Chipset LC709203F
Tipo de bus I2C
Niveles lógicos 5V/3,3V
Compatibilidad Baterías LiPo / LiIon 1 celda
Documentación https://learn.adafruit.com/adafruit-lc709203f-lipo-lipoly-battery-monitor/overview
