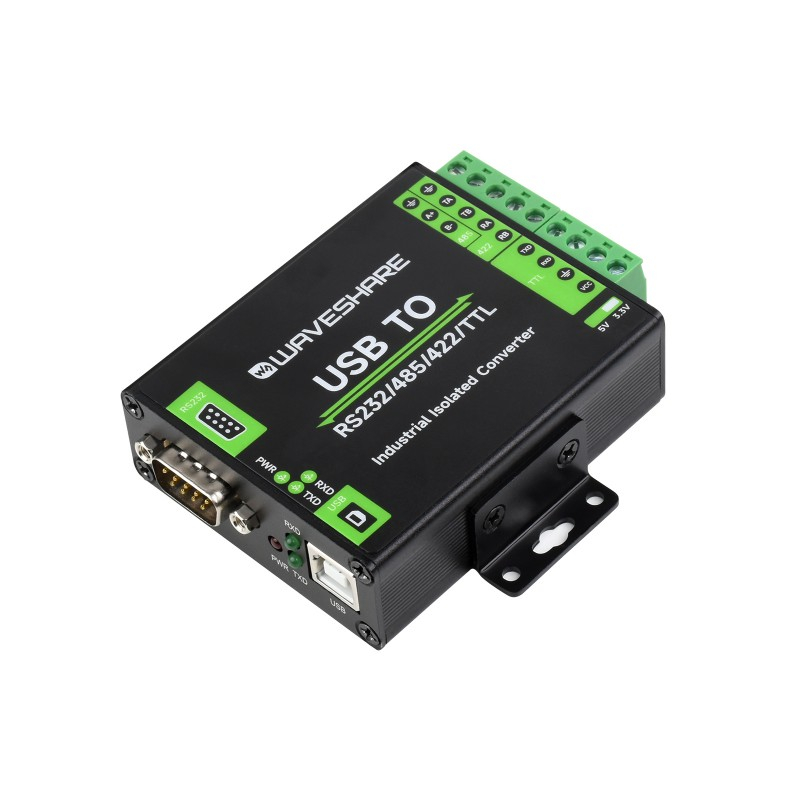

CONVERSOR INDUSTRIAL USB A RS232/485/422/TTL - CHIP FT232RNL

El convertidor USB TO RS232/485/422/TTL de Waveshare incorpora el reconocido chip FT232RNL original de FTDI, garantizando comunicaciones rápidas, estables y con máxima compatibilidad entre sistemas operativos. Este módulo de grado industrial permite conectar ordenadores modernos con puerto USB a equipos industriales que utilizan protocolos serie tradicionales, eliminando la necesidad de múltiples adaptadores especializados.

La arquitectura de aislamiento galvánico unificado separa eléctricamente el bus USB del equipo host y los puertos serie industriales, protegiendo ordenadores portátiles, Raspberry Pi 5 o sistemas basados en Raspberry Pi Compute Module 5 de picos de tensión, descargas electrostáticas y bucles de tierra comunes en entornos industriales. El dispositivo no requiere alimentación externa adicional para el circuito aislado, simplificando la instalación y reduciendo el cableado necesario.

Conversión multi-protocolo sin reconfiguración compleja

A diferencia de adaptadores básicos, este convertidor soporta cuatro protocolos diferentes: USB a RS232, USB a RS485, USB a RS422 y USB a TTL. La selección del protocolo se realiza mediante jumpers internos accesibles, permitiendo cambiar la configuración según las necesidades del proyecto sin necesidad de firmware adicional o software propietario.

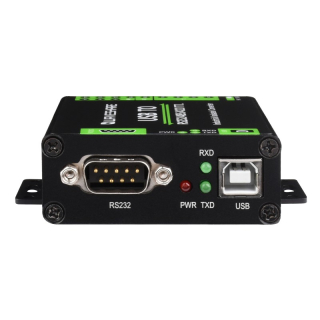

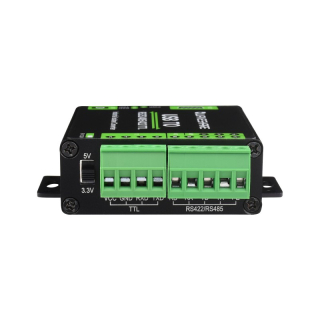

El puerto RS232 DB9 macho facilita la conexión directa con equipos industriales clásicos, sistemas SCADA, routers de telecomunicaciones o instrumentación científica. Los terminales de tornillo RS485/RS422 permiten instalaciones robustas en cuadros eléctricos, mientras que la salida TTL configurable entre 3,3V y 5V mediante interruptor integra sin problemas Arduino, Raspberry Pi Pico o Micro:bit en sistemas de comunicación industrial.

Protección multicapa para entornos hostiles

El supresor de voltaje transitorio (TVS) integrado absorbe picos de hasta 600W en los puertos RS485/RS422, proporcionando protección contra rayos y sobretensiones inducidas. La protección ESD de 15 kV en interfaces serie garantiza la supervivencia del convertidor ante descargas electrostáticas comunes durante manipulación o en ambientes con electricidad estática elevada.

El fusible autorreseteable de 200 mA en el puerto USB protege tanto el convertidor como el equipo host de cortocircuitos accidentales o sobrecargas temporales. Los diodos de protección complementarios aseguran que la corriente y tensión se mantienen dentro de rangos seguros, evitando daños permanentes ante condiciones anómalas. Esta combinación de protecciones permite utilizar el dispositivo en aplicaciones de monitorización remota, control de maquinaria o sistemas de adquisición de datos donde la fiabilidad es crítica.

Circuito de transceptor automático sin latencia

La conversión automática de transmisión y recepción elimina la necesidad de control manual mediante señales DTR/RTS, simplificando drásticamente la programación. El circuito detecta la dirección del flujo de datos y configura automáticamente los buffers sin introducir retardos, fundamental para protocolos industriales sensibles al tiempo como Modbus RTU o Profibus.

Las velocidades de transmisión de 300 bps hasta 3 Mbps cubren desde aplicaciones legacy de baja velocidad hasta comunicaciones industriales modernas de alta velocidad. En modo RS485, el convertidor soporta hasta 32 nodos en configuración multipunto, mientras que en modo RS422 permite redes de hasta 256 dispositivos, siempre con la recomendación de usar repetidores a partir de 16 nodos para mantener la integridad de señal.

Diseño robusto para instalación profesional

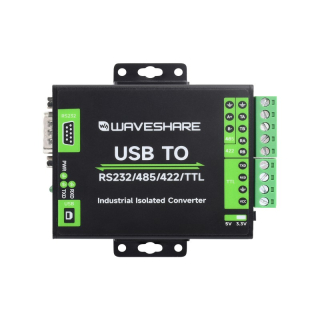

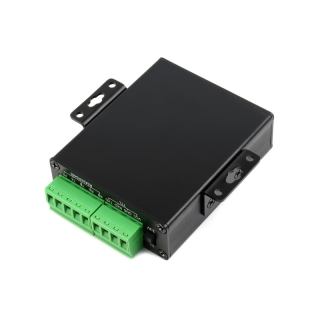

La carcasa de aleación de aluminio disipa eficazmente el calor generado durante operación continua, permitiendo funcionamiento 24/7 sin degradación térmica. El diseño compacto de 99,5 × 78 × 26 mm incluye orificios para montaje en pared o carril DIN, facilitando la integración en armarios industriales, cuadros de control o instalaciones empotradas.

Los tres LEDs indicadores proporcionan información visual inmediata del estado de alimentación y actividad de transmisión/recepción, simplificando el diagnóstico de problemas de comunicación sin necesidad de instrumentación adicional. Los conectores industriales de alta calidad soportan miles de ciclos de inserción/extracción, garantizando fiabilidad a largo plazo incluso en entornos con mantenimiento frecuente.

Compatibilidad universal multiplataforma

El chip FT232RNL incluye soporte nativo en Windows 11/10/8.1/8/7, Linux, macOS y Android, eliminando la complejidad de instalar controladores propietarios en la mayoría de sistemas. Para proyectos con Raspberry Pi 5 o Raspberry Pi Compute Module 4, el dispositivo aparece automáticamente como puerto serie /dev/ttyUSB sin configuración adicional.

En aplicaciones prácticas, este convertidor permite conectar PLCs Siemens o Allen-Bradley con puerto RS232 a ordenadores modernos sin puerto serie para programación y diagnóstico. En sistemas de domótica industrial, facilita la integración de sensores Modbus RS485 con servidores de monitorización basados en Linux. Para laboratorios de electrónica, proporciona interfaz USB para programar microcontroladores mediante UART sin adaptadores adicionales.

Características técnicas principales

Puerto USB:

• Tensión de operación: 5V DC (alimentado por bus USB)
• Conector: USB-B hembra
• Protección: fusible autorreseteable de 200 mA, salida aislada
• Chip: FT232RNL original de FTDI

Puerto RS232:

• Conector: DB9 macho (DCE)
• Protección: diodo TVS, protección contra sobretensiones y ESD
• Modo de transmisión: punto a punto
• Velocidad: 300 bps a 3 Mbps

Puertos RS485/RS422:

• Conector: terminales de tornillo
• Control de dirección: automático por hardware (sin DTR/RTS)
• Protección: 600W contra rayos y sobretensiones, 15 kV ESD
• Resistencias de terminación: 120Ω seleccionables mediante jumper interno
• Modo RS485: punto a multipunto (hasta 32 nodos, recomendado repetidor >16 nodos)
• Modo RS422: punto a multipunto full-duplex (hasta 256 nodos, recomendado repetidor >16 nodos)
• Velocidad: 300 bps a 3 Mbps

Puerto TTL:

• Conector: terminales de tornillo
• Niveles lógicos: 3,3V o 5V seleccionables mediante interruptor
• Protección: aislamiento galvánico completo
• Velocidad: 300 bps a 3 Mbps

Características físicas:

• Dimensiones: 99,5 × 78 × 26 mm
• Peso: aproximadamente 150 gramos
• Carcasa: aleación de aluminio con disipación térmica
• Montaje: pared o carril DIN (accesorios incluidos)
• Temperatura de operación: -25°C a +85°C
• LEDs indicadores: alimentación (PWR), transmisión (TXD), recepción (RXD)

Compatibilidad de sistemas:

• Windows 11/10/8.1/8/7
• Linux (incluyendo Raspberry Pi OS)
• macOS
• Android (con soporte USB OTG)

Contenido del paquete

• 1× Convertidor USB TO RS232/485/422/TTL
• 1× Cable USB tipo A a USB-B
• 2× Soportes para montaje en carril DIN
• 4× Tornillos de montaje
• Manual de usuario con diagramas de conexión y configuración de jumpers

Nota importante: Solo se puede utilizar uno de los protocolos (RS232, RS485, RS422 o TTL) simultáneamente. Los protocolos no pueden convertirse entre sí, únicamente desde USB hacia el protocolo seleccionado.
