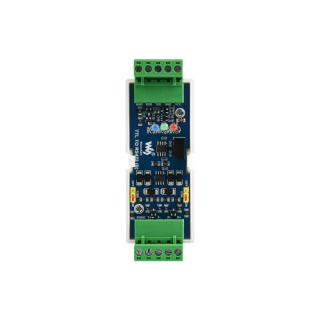

CONVERSOR INDUSTRIAL TTL A RS422 - AISLAMIENTO GALVANICO - CARRIL DIN

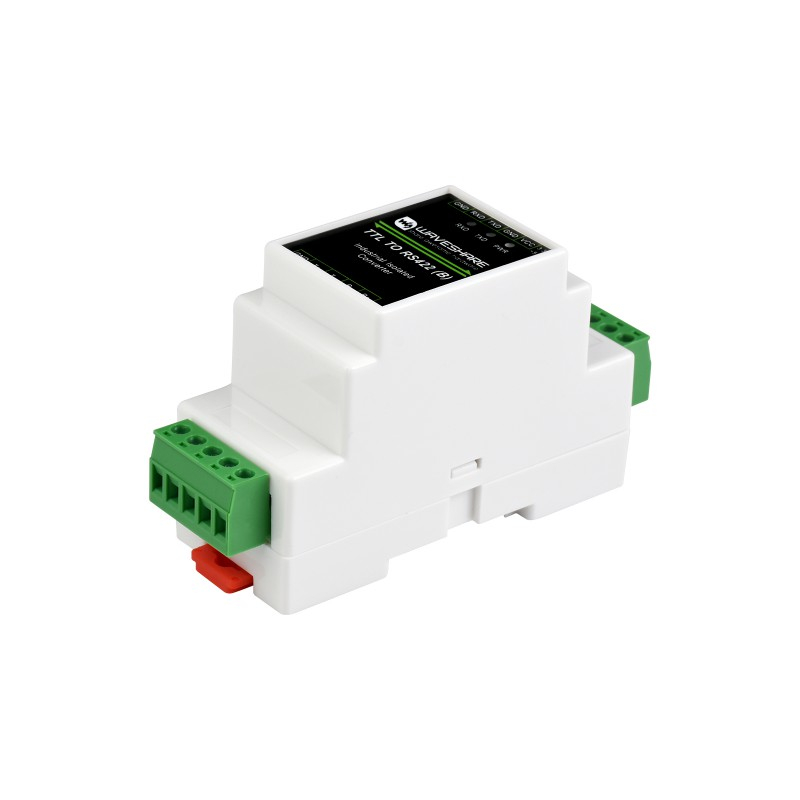

El convertidor TTL TO RS422 (B) de Waveshare transforma señales TTL en señales diferenciales balanceadas RS422, permitiendo establecer redes de comunicación robustas con alcance de hasta 1,2 kilómetros. Este módulo de grado industrial incorpora tecnología RICE (Relay, Isolate, Convert, Expand) que garantiza la integridad de los datos en entornos hostiles con alta interferencia electromagnética.

Su diseño con aislamiento galvánico completo separa eléctricamente los puertos TTL y RS422, eliminando bucles de tierra y protegiendo los equipos conectados. Esta característica resulta fundamental en sistemas de automatización industrial donde se conectan dispositivos distribuidos en diferentes puntos de una instalación, como sensores remotos, PLCs, sistemas SCADA o redes de monitorización industrial.

Arquitectura de protección multicapa

El módulo incorpora un supresor de voltaje transitorio (TVS) que elimina picos de tensión y descargas electrostáticas de hasta 15 kV, protegiendo tanto el convertidor como los dispositivos conectados. Los diodos de protección contra rayos y el fusible reiniciable garantizan que sobrecargas temporales no provoquen daños permanentes. El circuito de alimentación incluye protección contra inversión de polaridad y sobretensión, evitando errores comunes durante la instalación.

La comunicación full-duplex permite transmisión y recepción simultánea de datos, ideal para aplicaciones que requieren diálogo continuo entre equipos. A diferencia de RS485 que opera en half-duplex, RS422 ofrece mayor velocidad efectiva al no necesitar cambio de dirección en el bus. El convertidor soporta configuraciones punto a multipunto con hasta 256 nodos, aunque se recomienda usar repetidores a partir de 16 dispositivos para mantener la calidad de señal óptima.

Instalación simplificada y versatilidad de montaje

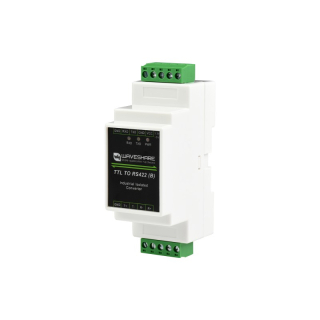

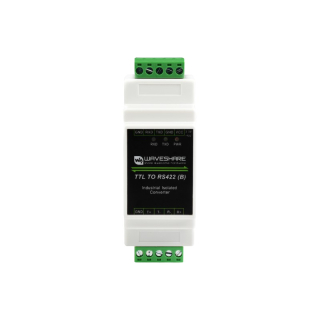

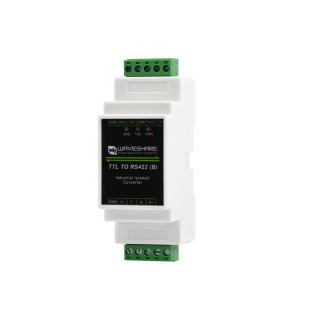

La carcasa de ABS para carril DIN permite instalación rápida en cuadros eléctricos estándar, ocupando espacio mínimo gracias a sus dimensiones compactas de 106 × 58,6 × 36 mm. Los conectores de terminales de tornillo facilitan el cableado industrial robusto, mientras que las resistencias de terminación de 120Ω integradas pueden activarse o desactivarse mediante jumpers internos según la topología de red.

El módulo es compatible con niveles lógicos TTL de 3,3V y 5V, adaptándose sin configuración adicional a la mayoría de microcontroladores modernos. El aislamiento de alimentación unificado proporciona tensión estabilizada al lado aislado sin necesidad de fuente externa, simplificando el diseño del sistema y reduciendo costes.

Características técnicas principales

Interfaz TTL:

• Compatible con señales de 3,3V a 5V
• Conector de terminales de tornillo
• Distancia máxima: aproximadamente 10 metros
• Modo de transmisión: punto a punto

Interfaz RS422:

• Conector de terminales de tornillo
• Protección contra sobretensiones y ESD de 15 kV
• Resistencia de terminación de 120Ω seleccionable mediante jumper
• Distancia de transmisión: hasta 1,2 kilómetros
• Modo full-duplex punto a multipunto (hasta 256 nodos)

Alimentación y protección:

• Tensión de entrada: 3,3V a 5V DC
• Protección contra inversión de polaridad y sobretensión
• Aislamiento galvánico completo de alimentación y señales
• Fusible reiniciable para protección contra sobrecorriente
• TVS para supresión de transitorios
• Diodos de protección contra rayos

Características físicas:

• Dimensiones: 106 × 58,6 × 36 mm

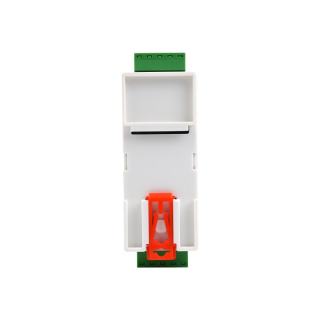

• Carcasa industrial de ABS montable en carril DIN
• Peso: aproximadamente 85 gramos
• LEDs indicadores de alimentación y actividad de comunicación

Contenido del paquete

• 1× Convertidor TTL TO RS422 (B)
• 1× Destornillador
