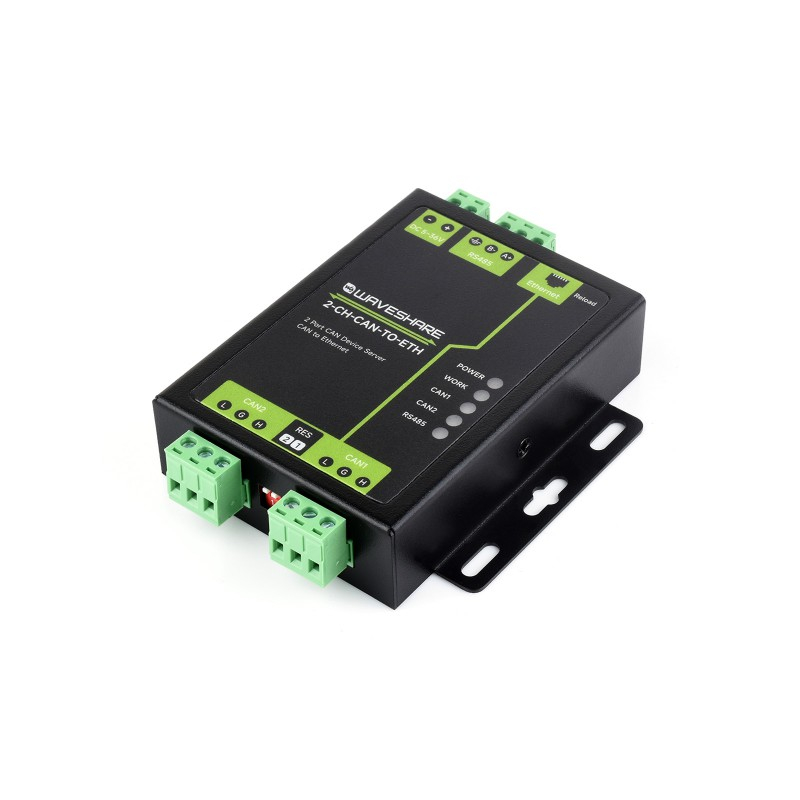

CONVERSOR CAN 2-CH A ETHERNET - RS485 - CAN REPEATER

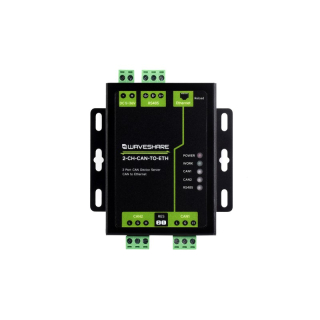

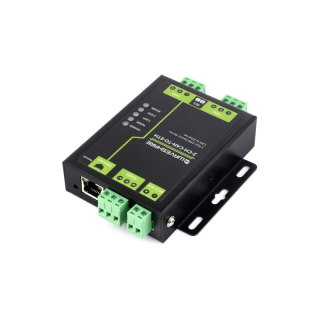

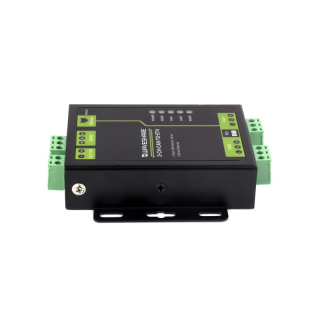

El servidor CAN a Ethernet de grado industrial Waveshare 2-CH-CAN-TO-ETH es la solución definitiva para integrar redes CAN con infraestructuras Ethernet, permitiendo la comunicación bidireccional entre dispositivos CAN y servidores de red. Este robusto dispositivo incorpora 2 puertos CAN, 1 puerto Ethernet y un puerto RS485, junto con un stack de protocolos TCP/IP completo, expandiendo significativamente el alcance de las redes CAN en entornos industriales exigentes.

Diseño industrial y protección avanzada

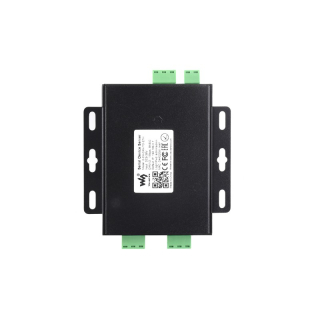

Fabricado con carcasa metálica de grado industrial, este servidor soporta temperaturas extremas de -40°C a 85°C y voltajes de alimentación desde 5V hasta 36V DC1. Su diseño compacto de 96.5×94.0×25.0mm incluye soporte para montaje en pared, facilitando la instalación en espacios reducidos.

La protección multicapa integrada incluye aislamiento electromagnético de 1.5KV en el puerto Ethernet, protección contra sobretensión, anti-inversión de polaridad y protección ESD, garantizando operación continua 24/7 sin interrupciones. El watchdog dual por hardware y software proporciona una capacidad anti-interferencias superior para entornos industriales hostiles.

Funcionalidades de red y modos de operación

El dispositivo soporta múltiples modos de comunicación TCP/IP, incluyendo TCP Server, TCP Client y UDP, permitiendo hasta 4 conexiones TCP simultáneas. La configuración de IP puede realizarse mediante DHCP automático o IP estática, con gestión a través de interfaz web o comandos AT por red o serie.

La función de repetidor CAN soluciona problemas de velocidad de transmisión y distancia en redes CAN, expandiendo el número de dispositivos conectados. El filtrado de ID CAN permite recibir únicamente datos de IDs específicos, optimizando el tráfico de red.

Características técnicas

• Voltaje de operación: DC 5~36V
• Corriente de operación: 26mA (36V), 56mA (12V), 124mA (5V)
• Puerto Ethernet: RJ45 10/100Mbps con Auto-MDI/MDIX
• Velocidad CAN: 10Kbps~1Mbps
• Velocidad RS485: 600bps~115.2Kbps
• Capacidad CAN: 8000 frames/s por canal (transmisión y recepción)
• Protocolos de red: IPv4, TCP/UDP
• Resistor de terminación: 120Ω integrado (activable por switch)
• Cache de red: 16 Kbytes transmisión/recepción
• Cache CAN: 200 paquetes completos por canal
• Retardo promedio: <20ms
• Temperatura de operación: -40°C a 85°C
• Humedad: 5% ~ 95% RH (sin condensación)
• Dimensiones: 96.5×94.0×25.0mm

Este servidor CAN-Ethernet es ideal para sistemas de automatización de edificios, monitorización de energía, control industrial, estaciones de carga de vehículos eléctricos, sistemas SCADA, redes de sensores distribuidos y integración de maquinaria industrial donde se requiere conectar dispositivos CAN legacy con infraestructuras Ethernet modernas.

Qué incluye el paquete

• Servidor 2-CH-CAN-TO-ETH con carcasa metálica
• Adaptador de terminal de alimentación
• Destornillador para conexiones
