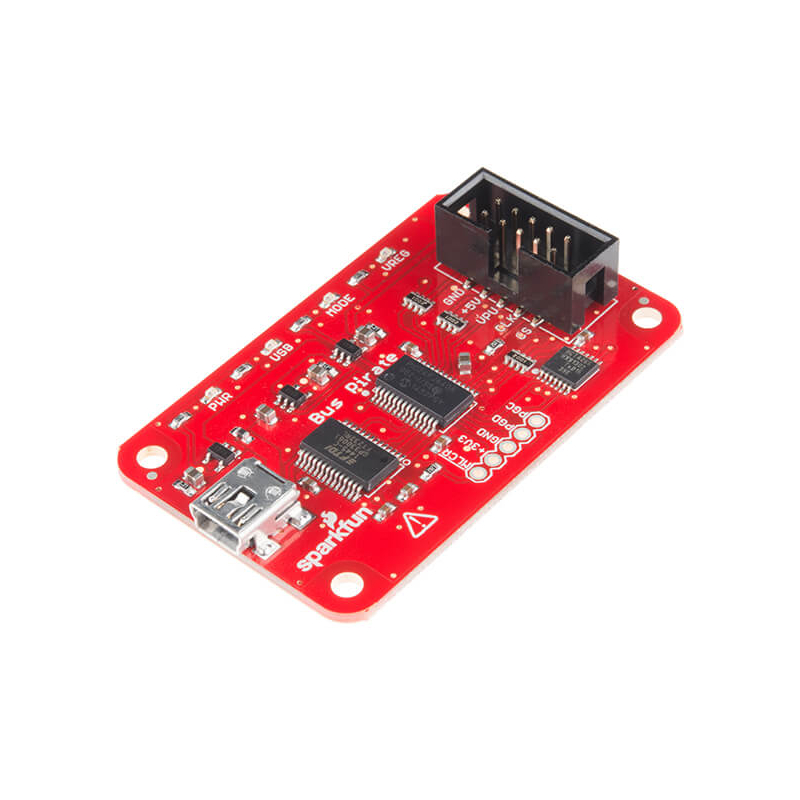

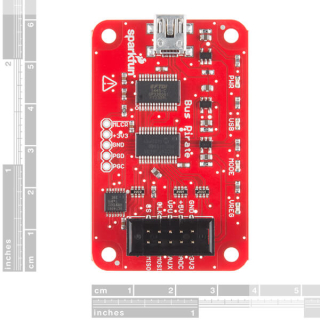

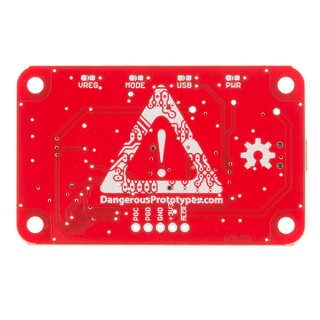

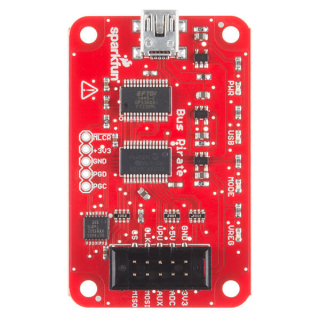

Bus Pirate - v3.6a

BUS PIRATE - V3.6A

39,95 €

33,02 € (Sin impuestos)

Cantidad

Disponible, ¡ recíbelo mañana miércoles !
Estimación en península con envío urgente y pago inmediato
Envío desde 3,95 € y gratuito a partir de 129€ (IVA incluido)
Accesorios imprescindibles:
Bus Pirate v3.6a, creado por Ian Lesnet, es una herramienta de resolución de problemas que se comunica entre un PC y cualquier dispositivo embebido a través de protocolos 1-Wire, 2-Wire, 3-Wire, UART, I2C, SPI, y HD44780 LCD - todos a voltajes de 0-5,5VDC. Este producto elimina una tonelada de esfuerzo en la creación de prototipos cuando se trabaja con chips nuevos o desconocidos.

Trabajar con Bus Pirate es simple y efectivo - escribe los comandos en una terminal de tu ordenador, esos comandos son interpretados por Bus Pirate y enviados a través del protocolo apropiado. Bus Pirate también interpretará los datos enviados desde su dispositivo embebido al terminal de tu ordenador. Una gran ventaja es el bootloader instalado en el PIC, que le permite actualizar fácilmente el firmware y cambiar la funcionalidad de la placa.

Los principales componentes de Bus Pirate son el procesador PIC24FJ64 y un chip conversor USB a serie FT232RL. Un conector USB Mini-B incluido en la placa, provee de energía a Bus Pirate y le permite interactuar con el a través de tu PC. La mayor diferencia en esta versión de Bus Pirate viene del conector de 2x5 pines de 0,1", el cual ha sido girado para ayudar a estandarizar esta tarjeta. Adicionalmente cada pin en este conector ha sido etiquetado, eliminando la necesidad de un documento separado de descripción de pines de E/S como en las versiones anteriores.

Nota: Tenemos disponible un práctico cable Bus Pirate para conectar al sistema que estás desarrollando, depurando o haciendo ingeniería inversa.

Características:

  • Protocolos soportados:
    • 1-Wire
    • I2C
    • SPI
    • JTAG
    • Serie asíncrono
    • MIDI
    • Teclado PC
    • LCD HD44780
    • Librerías 2-Wire y 3-Wire con control de pin bitwise
    • Modos binarios bitbang, 1-Wire, I2C, SPI y UART programables
  • Pines tolerantes 5,5V
  • Sonda de medición 6V
  • Medición de frecuencia: 1Hz - 40MHz
  • Generador de frecuenta, modulador pulse-width 1kHz - 4MHz
  • Resistencias pull-up multi-voltaje en placa
  • Alimentador en placa 3,3V y 5V con reset por software
  • Macros para operaciones comunes
  • Espía de tráfico en buses (SPI, I2C)
  • Bootloader para fácil actualización
  • Modo USB->serie transparente
  • Analizados lógico de baja velocidad: 10Hz - 1MHz
  • Programable en Perl, Python, etc ...
  • Acceso a puerto de programación ICSP PIC24FJ64
Nuevo
TOL-12942

Ficha de datos
